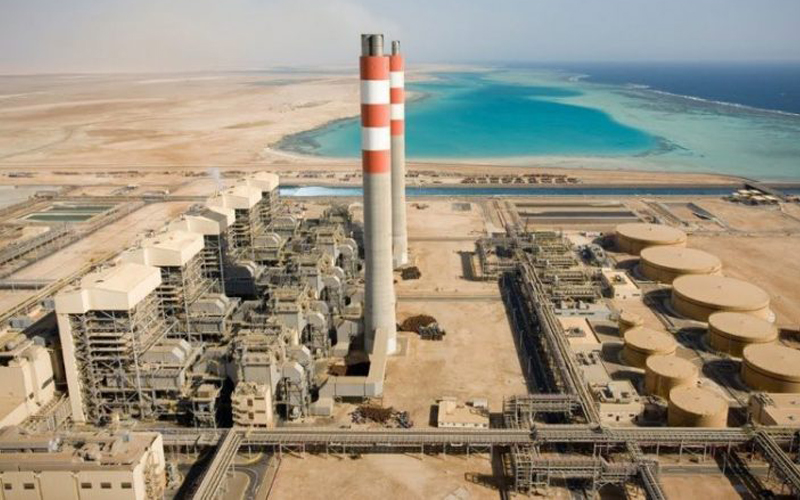

Centrali elettriche

///Power plant

Fin dagli anni ’70 i sistemi Telea Tecnovision sono utilizzati per la visione della fiamma di caldaia di bruciatori frontali, fronte-retro e tangenziali. L’approfondita esperienza acquisita nella specifica applicazione, permette di offrire un prodotto basato su un progetto consolidato, che congiuntamente alla qualità dei materiali utilizzati, ai periscopi ottici e alle guaine realizzate in acciai particolari, permettono di garantire un sicuro ritorno dell’investimento nel tempo.
Telea Tecnovision supporta il cliente offrendo assistenza tecnica, attività di manutenzione e parti di ricambio in tutto il mondo, anche per sistemi installati più di 30 anni orsono TELEA MARELLI.

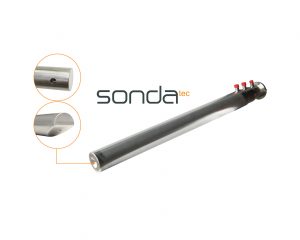

SONDATEC

Custodie raffreddate

Le custodie SONDATEC sono progettate per l’utilizzo di telecamere in ambienti ad alta temperatura fino a 2200°C e sono dotate di raffreddamento ad acqua e aria compressa.

L’ampia gamma di modelli disponibili permette di soddisfare le esigenze specifiche delle diverse tipologie di forni e caldaie esistenti.

Le custodie SONDATEC sono disponibili in differenti lunghezze da 350 mm fino a 4000 mm, con diametri pari a 89 mm o 101,6 mm. Sono disponibili con visione assiale oppure inclinata e possono accogliere angoli di visione diagonali fino a 105°. In funzione della tipologia di sostanze aggressive presenti nel processo, sono utilizzati speciali acciai inossidabili, leghe altamente resistenti, o protezioni superficiali.

I prodotti SONDATEC possono essere installati sull’impianto tramite accoppiamento diretto con la parete del forno/caldaia, oppure attraverso sistemi di protezione (serie OUTEC o INTEC). Per il controllo delle utenze idrauliche-pneumatiche Telea Tecnovision ha sviluppato la serie di armadi CABTEC.

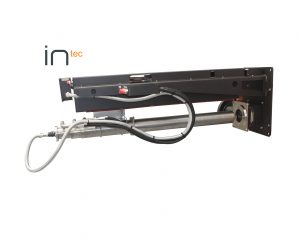

INTEC

Dispositivi di inserimento ed estrazione

I dispositivi di inserimento ed estrazione automatizzata della serie INTEC sono progettati per facilitare l’utilizzo e garantire la protezione delle custodie per alte temperature della serie SONDATEC e dei periscopi ottici SONDATECpro.
Il dispositivo si compone di attuatore pneumatico e oblò di accoppiamento alla parete della caldaia/forno. Attraverso l’utilizzo di armadi di controllo delle utenze idrauliche-pneumatiche della serie CABTEC, a fronte della diminuzione del flusso d’acqua di raffreddamento, della pressione dell’aria di pulizia dell’ottica, o del superamento della temperatura massima dell’acqua o della temperatura di funzionamento della telecamera, il dispositivo garantisce l’estrazione della sonda per alte temperature.

La protezione della custodia e quindi della telecamera in condizione di riposo, è garantita attraverso la presenza di una serranda che ostruisce il foro di affacciamento al forno/caldaia. La movimentazione è realizzata con un sistema passivo attivato direttamente dalla sonda durante la fase di inserimento. Ulteriore protezione è assicurata dalla presenza di un circuito di sbarramento ad aria (ventilatore o compressa) che limita l’esposizione del dispositivo alle fiamme e lo protegge da eventuali sovrapressioni temporanee del processo.
In fase preventiva e di progettazione, i nostri tecnici specializzati sono in grado di fornire l’adeguato supporto tecnico necessario per definire il migliore posizionamento del dispositivo rispetto alle necessità di visualizzazione, nonché il dimensionamento della apertura da eseguirsi nel refrattario all’interno del forno o nella parete della caldaia.

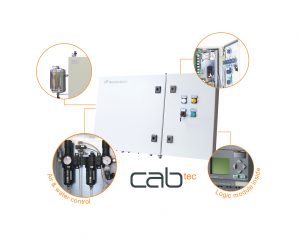

CABTEC

Armadi di controllo

Gli armadi della serie CABTEC permettono il controllo delle utenze elettriche, fornendo la corretta tensione di alimentazione alle telecamere, e delle utenze idraulico/pneumatiche: a fronte di qualsiasi malfunzionamento del sistema di pulizia raffreddamento (aria e/o acqua) e di pulizia, il dispositivo gestisce gli attuatori pneumatici (cilindri) o elettrici (motori) che movimentano la relativa serranda di protezione per garantire la protezione del sistema di visione per alte temperature.

La strumentazione tipicamente presente al suo interno è costituita da pressostati, flussostati, termostati, manometri sia di tipo analogico che digitale in base alle richieste specifiche del cliente. Gli armadi della serie CABTEC sono disponibili in diverse tipologie e materiali quali: acciaio verniciato, poliestere stratificato oppure acciaio inox. La tubazione idraulica è realizzata in rame con raccorderia in ottone, oppure totalmente in acciaio inox.

TIPICHE APPLICAZIONI

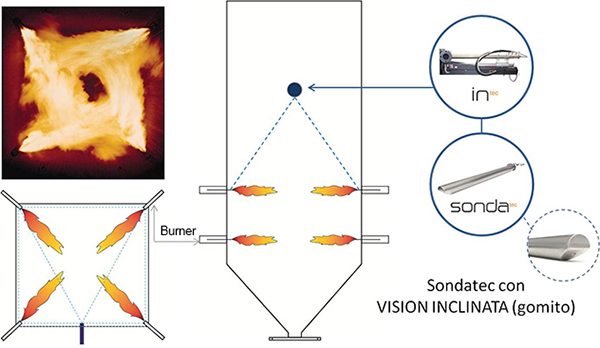

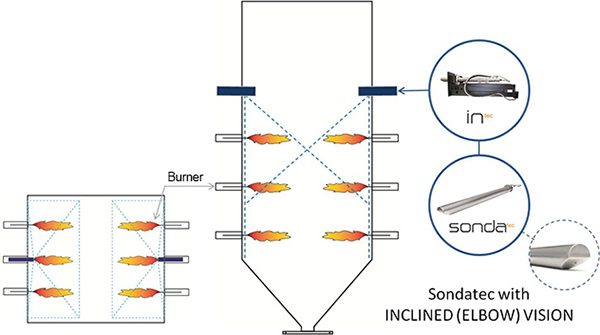

Rear boiler, Tangential boiler
